6600㎡花卉大棚供暖只配4臺60匹空氣源熱泵是怎么做到的?是否存在偷工減料?!

6600㎡花卉大棚供暖只配4臺60匹空氣源熱泵是怎么做到的?是否存在偷工減料?!

     空氣源熱泵應用于花卉大棚采暖的優越性,早已得到無數成功案例的充分說明,但農業種植基地很多都規模不大,資金承受能力有限,如何通過技術手段,在保證花卉大棚采暖效果的同時降低客戶的初投資成本和運行費用,是***考驗空氣源熱泵生產廠家智慧和能力的一大難題。

今天,我們走近山西呂梁孝義市一個6600㎡的花卉種植基地,來看該項目是如何通過技術手段“合理減配”為客戶節省費用的?以及這個花卉大棚空氣能采暖案例,究竟是通過什么手段打造出來的?


6600㎡連棟花卉大棚

“萬卉花卉大棚采暖工程”位于山西呂梁孝義市西關購物廣場萬卉花業基地,建筑面積6600㎡,是一片連棟花卉大棚,四周都是玻璃,頂層為1cm厚的陽光板。夏季配有水簾降溫,但冬天沒有保溫設施,白天有陽光直曬時大棚可以吸熱,晚上則無任何保溫措施。


花卉大棚所處的孝義市屬暖濕帶大陸性半干旱半濕潤氣候,四季分明。冬季受西伯利亞冷高壓控制,寒冷少雪。氣溫月際變化大,***冷月為1月,平均溫度為-5.6℃,極端低溫為-22.9℃。

該配7臺,只配了4臺!

理論上計算:6600㎡的連棟花卉大棚,根據當地氣候條件,宜按160/㎡的熱量來設計,所需制熱量為960kw/h,因此需要配置5-7臺制熱量為168kw/h的60匹超低溫空氣源熱泵,如果是非標準的60匹機組,則至少需要7臺。(以冬季標準工況設計,采暖熱負荷跟圍護結構的耗熱量、門窗隙滲入室內的冷空氣的耗熱量和建筑內部得熱等很多因素有關,需根據具體情況計算確定)

實際上,該項目配備了4臺60匹超低溫空氣源熱泵,遠低于一般思路所配置的5-7臺60P設備,但通過科學合理的設計和別出心裁的優化,減少設備后的方案也同樣能夠充分滿足花卉大棚的采暖需求。

這樣的設計,讓該設計方案脫穎而出,并從眾多投標者中成功搶單。


系統是怎么設計的?

首先,花卉大棚白天有太陽時陽光板可以吸熱,基本不需要供熱。也就是說,有太陽的時候,白天機組基本在休息,只是到了晚上或陰天的時候才有供熱需求。

因此完全可以做一個大水箱,將白天機組產生的熱量儲存起來,用于夜晚釋放熱量,這樣既能減少投資又可節省運行費用。

其次,50年來的氣候規律顯示:當地極端氣溫為***冷連續3天,且每個采暖季不超過3次,而天氣***冷時白天又沒太陽的情況也不多見。因此只要正常滿足12℃,極端氣溫就可滿足10℃。

此外,系統需要標配電輔熱,以備設備維修時使用。

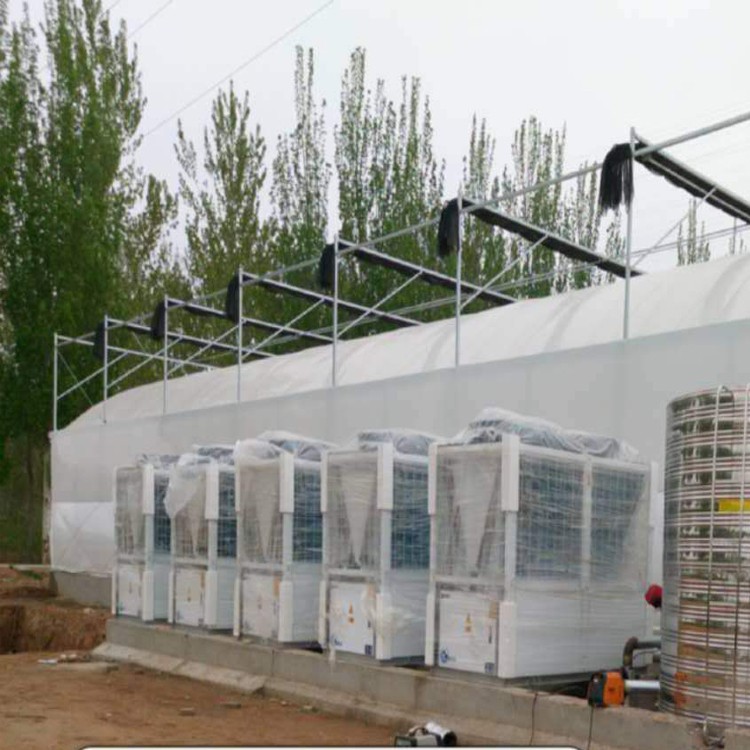

結合以上所有情況,該花卉大棚配備了4臺168kw/h的60匹超低溫空氣源熱泵、50噸12㎝厚方形不銹鋼水箱和兩臺30kw/h的電輔熱。

末端采用種植專用風盤結合暖氣片,大棚外墻加了兩層3公分的保溫棉。

設計有哪些獨到之處?

之所以能夠以4臺設備滿足一般情況下7臺設備的制熱需求,是項目做了很多細節上的優化,具體而言如下:

智能控制,科學布局

模塊化控制是很多大廠的標配,要么一個主機幾個輔機,要么各自控制,但以上兩種控制模式都存在缺陷:

主機帶輔機的模式,如果主機出現故障就會全部停機,需要人工才能把主機和輔機進行交換。如果故障發現不及時,就有可能導致供熱不足,更有可能導致機組報廢。

此外,單機控制采暖的弊端也同“主機帶輔機”類似。即便是遠程控制,也只能發現故障,但大雪封路無法去現場的時候,機組同樣會報廢。

而該花卉大棚設計的采暖方案,則是通過電路系統的聯動組合,使所有機組同步可控水泵,即使有一臺機組出現故障,也不會影響系統運行,即使十來天沒發現也不會報廢。

此外,項目標配兩臺電輔,按“室外溫度-16℃啟動一臺,-19℃啟動一臺”這樣來控制,平時不耗電,低溫才啟動。

據介紹,去年當地只有兩個晚上低溫達到-17℃,電輔啟動運行總時長不到15個小時。

通過科學設計,管道變徑等方案140個風機散熱器沒有使用一個壓差盤通閥,供熱水泵6600㎡控制到7.5kw/h,大大減少了運行費用。


末端多樣,分區控制,精準控溫

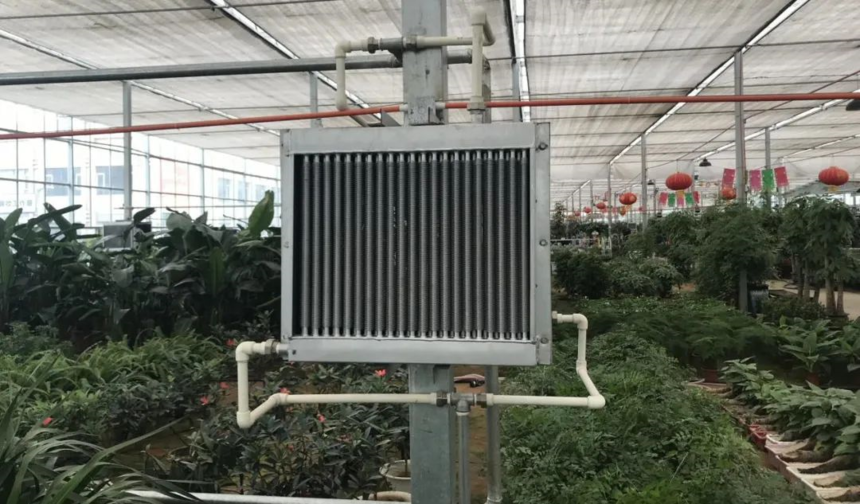

該設計方案里,花卉大棚的采暖末端為風機結合暖氣片。當暖氣片無法滿足極端情況下溫度需要時,就啟動風機,并通過風速大小調節溫度高低。

整個大棚分為4個片區,可根據末端水流量大小控制水溫,實現不同區域溫度不同,以滿足不同花卉各個生長期對溫度的需求差異。

比如,大棚放花盆區域溫度要求不高,安有風機調速和風機控制開關,按需求供給,節能省電。


通過精準溫控設定室內溫度,白天有太陽室溫滿足,供熱水泵不開啟,白天沒太陽或晚上室溫低時供熱水泵開始供熱,保證管道和散熱器供熱。

室外氣溫急劇變冷時,室溫快速下降,風機自動開啟,溫度到達后自動關閉,保證棚內溫度持續恒溫,即使出現極端氣溫也能滿足10℃以上。

空氣能和天然氣、電鍋爐、集中供暖采暖費用對比
